KEMTRAK - Cellules de mesure en ligne

Color and concentration measurement



Les cellules de mesure en ligne Kemtrak sont fabriquées à partir de matériaux de la plus haute qualité et conçues selon les spécifications les plus exigeantes pour garantir une longue durée de vie et une fiabilité optimale.

Une large gamme de cellules de mesure optiques en ligne est disponible, avec un large choix de types/tailles de raccords de procédé, de matériaux et de longueurs de trajet optique.

Modèles à brides :

Les cellules à brides Kemtrak sont disponibles en deux formats standard : "Wafer" ou à Haute Pression.

Les cellules de type "Wafer" sont disponibles pour les conduites de plus petite taille et les pressions nominales plus faibles. Les cellules à bride Haute Pression ont un encombrement plus important. Toutes les cellules sont disponibles avec une très large gamme de trajets optiques pour répondre aux exigences de toutes les applications.

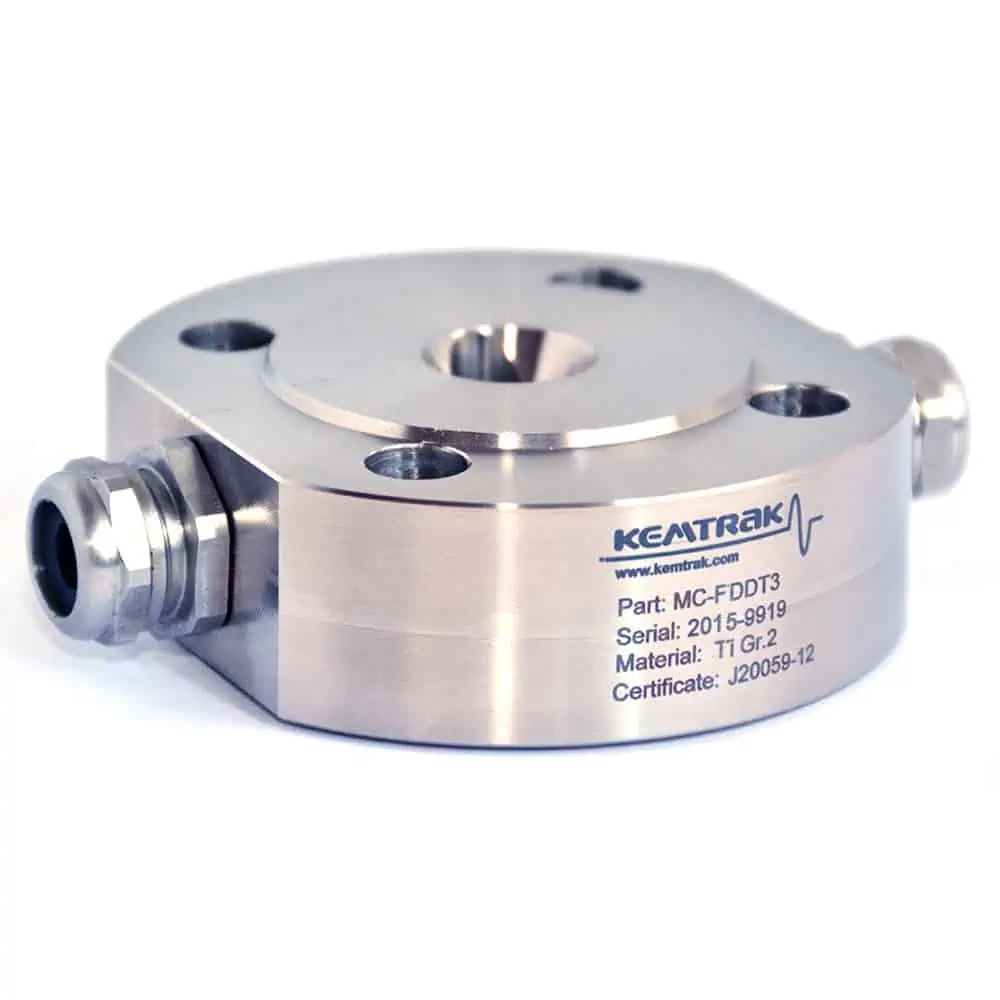

Brides type Wafer

Tailles :

  • DN 15

  • DN 25

  • DN 50

  • DN 80

Options :

    Matériaux disponibles :

    • Acier inoxydable 316

    • Titane Gr2

    • Super Duplex

    • Alliage C-22

    • PTFE C25 (Téflon® chargé carbone)

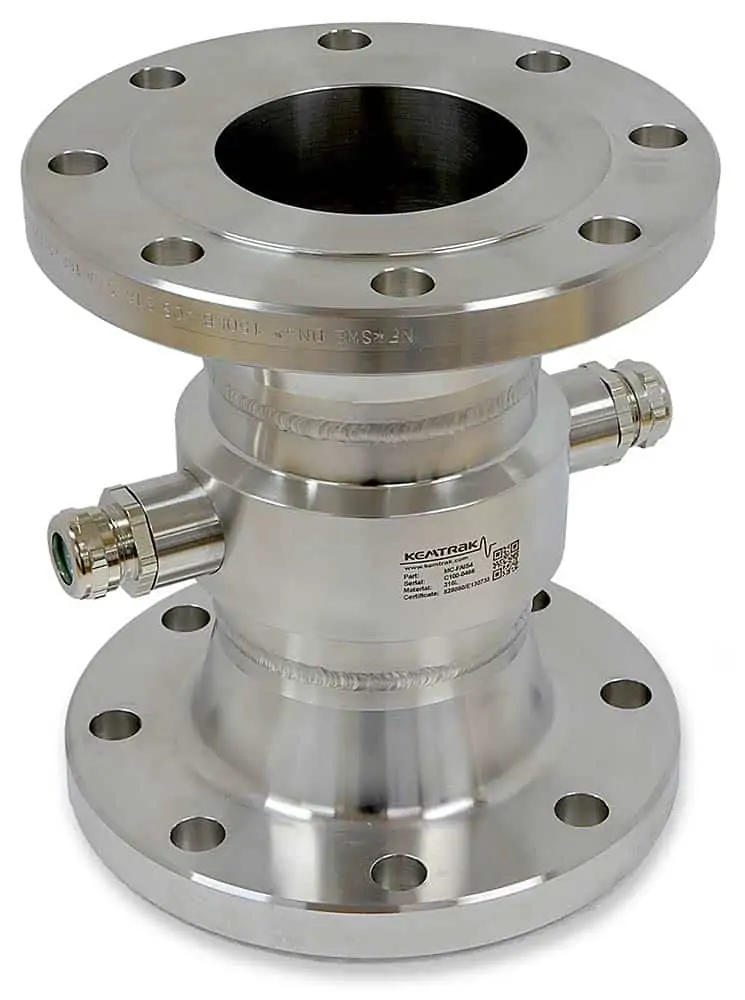

    Brides Haute Pression

    Tailles :

    • 1"

    • 1,5"

    • 2"

    • 3"

    • 4"

    • 6"

    • 8"

    Options :

    Matériaux disponibles :

    • Acier inoxydable 316

    • Titane Gr2

    • Super Duplex

    • Alliage C-22

    Modèles à tri-clamp sanitaire :

    Destinées aux applications pharmaceutiques et/ou alimentaires, les cellules à tri-clamp sanitaire Kemtrak sont fabriquées conformément à la norme ISO 2852 et entièrement compatibles avec les raccords de tuyauterie Triclamp®. Disponibles en diamètres de 4,57 mm à 97,4 mm, elles peuvent être équipées d'un accessoire de validation (traçable NIST), utilisant des filtres d'absorbance neutres certifiés de type cuvette de 1 cm.

    Dimensions : 1/4", 3/8", 1/2", 3/4", 1", 1,5", 2", 2,5", 3", 4"

    Matériaux disponibles : Acier inoxydable 316

    Options :

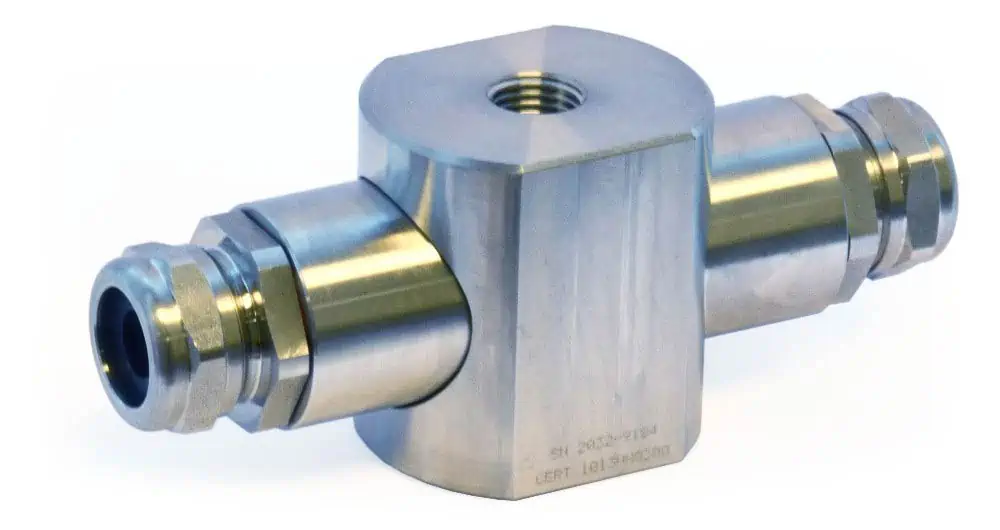

    Modèles à filetage femelle :

    Les cellules filetées sont conçues pour des applications générales et offrent un coût d'installation minimal. Disponibles jusqu'à un diamètre de ligne de 1", ces cellules offrent une variété de trajets optiques et de matériaux.

    Tailles : ¼", ½", 1" NPT

    Matériaux disponibles :

      • Acier inoxydable 316

      • Titane Gr2

      • Alliage C-22

      • PTFE C25 (Téflon® chargé carbone)

    Options :

      • Port supplémentaire pour insertion d'une buse de nettoyage de vitres (OPL max. 20 mm)

      • Port supplémentaire pour effectuer une mesure de turbidité

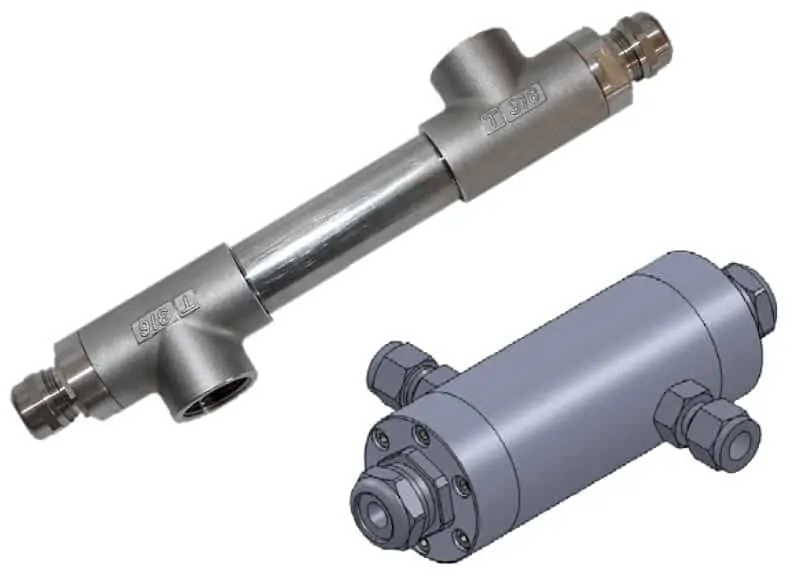

    Modèles à flux long type "en  Z" :

    Pour les applications nécessitant un trajet optique long, des cellules longues sont utilisées dans les applications à très faible absorbance. Ces cellules sont disponibles dans différentes longueurs, jusqu'à 1 m, et avec différents raccords de procédé.

    Dimensions :

      • ¼", 1" NPT

      • G ½", 1" (BSP)

      • ½" 1" tri-clamp sanitaire

      • Bride RF 1"

    Matériaux disponibles :

      • Acier inoxydable 316

      • Titane Gr2

      • Alliage C-22

      • Alliage C-276

      • PTFE C25 (Téflon® chargé carbone)

    Options : Accessoire de validation de filtre traçable

    Utilisation : DCP007 (Liquides et gaz)

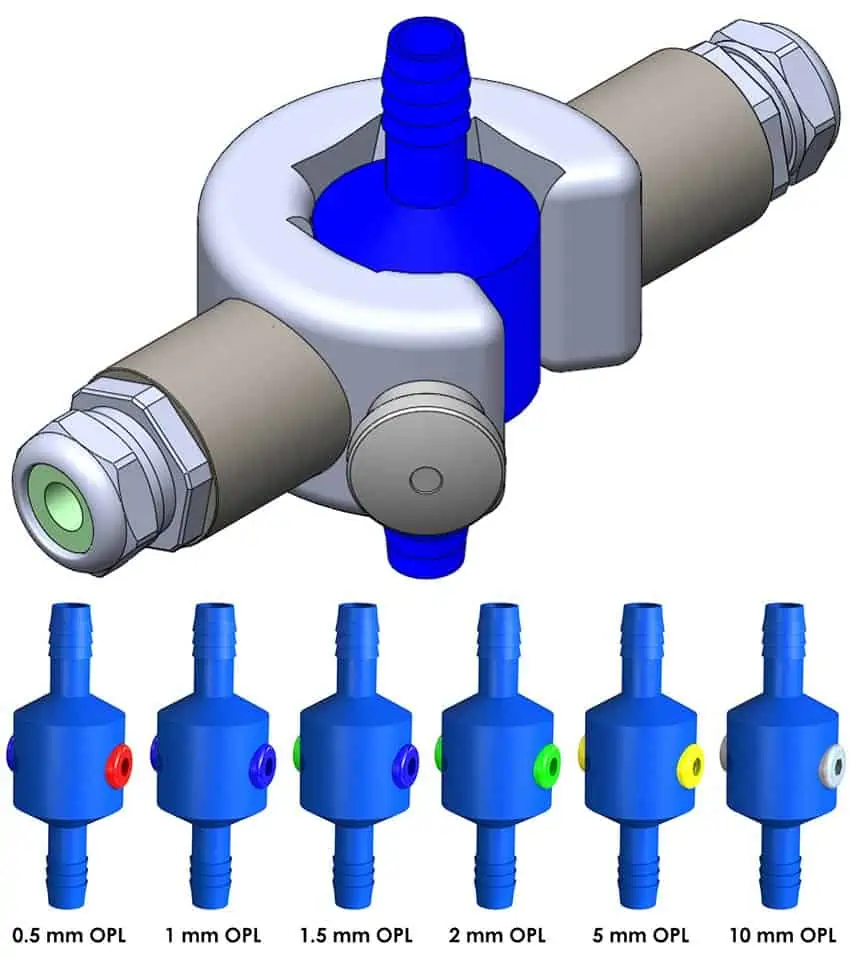

    Cellules à usage unique :

    Le système de cellules d'absorbance à usage unique Kemtrak peut être utilisé avec un photomètre d'absorbance Kemtrak DCP007 ou tout autre instrument d'absorbance connecté optiquement pour mesurer en temps réel l'absorbance UV-VIS-NIR dans des applications telles que la séparation/fractionnement/filtration chromatographique et les applications à gradient de concentration de solvant.

    Tailles : ¼", ½", ¾", 1"

    Matériaux disponibles :

      • Système d'accueil : Acier inoxydable 316L

      • Cellules : PPSU (polyphénylsulfone)

    Trajets optiques : 0,5 ; 1 ; 1,5 ; 2,5 ; 10 mm

    Température nominale en continu : 109 °C

    Pression nominale : 6 bar

    Élastomères disponibles :

      • EPDM (FDA, USP VI)

      • FFKM (FDA, USP VI)

    Matériau de la fenêtre : Silice fondue de qualité UV lointain

    Options : Accessoire de validation de filtre traçable , Supports de montage

    Stérilisation :

      • Température cible de stérilisation à la vapeur : 135 °C (275 °F)

      • Stérilisation par irradiation jusqu'à 4 mégarads (Mrad) ou 40 kilograys (kGy)

    Utilisation avec : DCP007-NIR, DCP007-UV, DCP007-VIS

    Brochure technique SU
