Cellules et photomètres Kemtrak
Les chaines d'analyses Kemtrak sont constituées :
- d'un transmetteur ou photomètre
- d'un boîtier protégeant toute l'électronique y compris les sources lumineuses et les détecteurs (IP65), disponible pour zones ATEX
- d'une cellule de mesure en contact avec le produit, sans volume mort
- et de fibres optiques, de type industriel, qui relient l'unité de contrôle à la cellule de mesure
Les transmetteurs Kemtrak sont des systèmes de mesure en ligne de concentration, dans l'UV, le visible (VIS), le proche infra rouge (IR), en Unité d'Absorbance, en BackScatter units et en fluorescence.
-
mesure de densité optique de l'UV au NIR de 250 à 2000nm (UV-VIS-NIR modèles DCP007 UV & accessoire NIST)
-
mesure de densité optique de la couleur et la turbidité (VIS & NIR 350 - 1050nm, modèle DCP007),
-
mesure par unité de backscatter par rétrodiffusion (modèle NBP007) jusqu'à 600 g/l sondes PG13,5 & TC
-
mesure néphélomètrique (ratiométrique) pour les faibles turbidités (modèle TC007)de 0 à 100 ppm,
-
mesure de fluorescencefluorescence (FL007)
La série 007 prévoit également en standard, une interface utilisateur intuitive et graphique qui peut être accessible via n'importe quel navigateur (Internet Explorer, Mozilla Firefox, Safari ...) avec le protocole TCP/IP.
L'interface web offre une possibilité de contrôle à distance ainsi qu'un accès simple à des procédures de fonctionnement.
Outre la ou les sorties analogiques, une sortie Modbus est présente en standard.
Photomètres 007 Kemtrak
Configurations multiples
L'électronique embarquée de la série 700 permet une installation sécurisée y compris en zone ATEX.
Les fibres optiques de type industriel conduisent la lumière du photomètre jusqu'à la cellule et la retournent vers le transmetteur.
Le modèle, la gamme de mesure ainsi que les longueurs d'onde doivent être configurés en usine et dépendent de l'application.
Les chaînes de mesure Kemtrak sont de véritables spectrophotomètres en ligne. De part leur conception, une simple mise à zéro les étalonne. Un accessoire NIST peut être introduit dans la boucle de mesure pour vérifier et documenter cet étalonnage.
Garanties sans maintenance
Cellules et sondes Kemtrak
Les cellules en ligne en inox
Les modèles
Les conceptions standards
- Connexions DIN (EN 1092-1)
- ANSI (ANSI B16.5 et BS3293)
- Tri-Clamp (ISO 2852 & DIN 32676)
- Filetage droit (DIN ISO 228 BSP)
- Filetage conique (DIN ISO 228 BSP)
- Connexion Swagelok®
Taille : de DN15 jusqu'à DN100
Matériaux
Inox 316L (EN 1.4404 ou EN 1.4435)
Autres matériaux comprenant : Titane Gr 2, Hastellroy C-276 & C-22, Monel 400 et PTFE C25 (TFMC, Teflon)
Fenêtre
- Saphir
- Silice
Joints
- FKM, Viton, Fluorel
- EPDM (FDA)
- Kalrez
- Autres...
Finition
Ra < 0,38µm
Conditions de fonctionnement
- Température procédé ambiante jusqu'à 250°C
- Pression de 10 mbar jusqu'à 200 bars (0,14-2900 psi)
- Les conditions de fonctionnement sont dépendants des matériaux et de la conception
- De plus hautes pressions et températures disponibles sur demande
Les sondes de rétrodiffusion
Les modèles
Les conceptions standards
- Sonde avec raccordement Tri-Clamp (50,5mm ou PG13,5)
- Diamètre 12mm de 120 +/- 2mm, 225mm, 325mm & 425mm de long
- Longueur personnalisée sur demande
Matériaux
Inox 316L ou Hastelloy C-22
Fenêtre
Saphir
Joints
- FKM, Viton, Fluorel
- EPDM (FDA)
- Kalrez
Finition
Ra < 0,38µm
Conditions de fonctionnement
- Température procédé ambiante jusqu'à 260°C
- Pression de 10 mbar jusqu'à 16 bar
- Les conditions de fonctionnement sont dépendants des matériaux et de la conception
Longueur Câble Fibre optique
- 5m en standard
- Autres longueurs disponibles sur demande
Protection
IP68 (10 bar) / EN 60529, ATEX (en option)
Cellules à usage unique Kemtrak

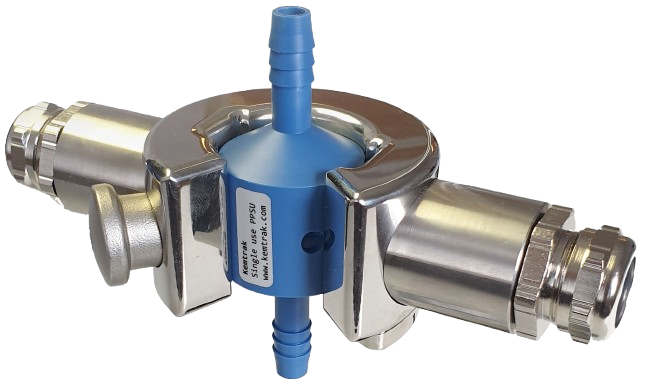

La cellule UV à usage unique Kemtrak est conçue pour offrir un maximum de praticité et de flexibilité dans les procédés bio-pharmaceutiques.
Avec une sélection de tailles de ligne et un large choix de longueurs de trajets optiques, la cellule UV à usage unique Kemtrak est parfaitement adaptée aux applications de séparation et de filtration chromatographiques.

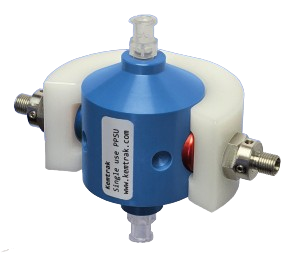

Le système comprend un support universel et une cellule à usage unique. La cellule dispose de connexions protégées pour les câbles à fibres optiques Kemtrak eux-même reliés à un analyseur UV DCP007 à proximité. Les cellules sont positionnées positivement et maintenues fermement dans des fentes de positionnement à tolérance étroite avec un bouton de serrage à ressort.
Zéro volume mort assure une détection de pointe nette dans les processus de séparation.
Avantages
- Cellule hygiénique à usage unique
- Mécanisme de libération rapide
- Zéro volume mort
- Tailles de ¼ "à 1"
- Longueurs de trajet de 10 mm (4,5 OD) à 0,5 mm (90 OD)
- Couleur des cellules pour différencier les trajets optiques
- Stérilisation par autoclavage et irradiation
Fibre optique Kemtrak
Construction
Fibre photonique au coeur de silice avec revêtement flexible en inox
Renforcement en Kevlar
Connecteurs terminaux SMA 905
Température de fonctionnement (continue)
Normale : de -60°C à 125°C, autoclavable
Températures plus élevée en option : de -60°C à 250°C
Longueur de câble
Jusqu'à 50m
Protection
IP68 (10 bar) / EN 60529, ATEX en option
